Ganter präsentiert neuen Rastbolzen mit Betätigungshebel

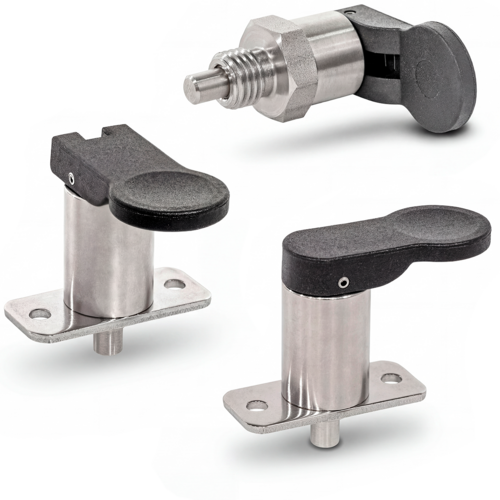

Der Komponentenhersteller Ganter hat Ende März ein neues Modell federnder Rastbolzen vorgestellt, das die Bedienbarkeit in schwer zugänglichen oder verdeckten Bereichen verbessern soll. Das Modell GN 823 verfügt über einen Betätigungshebel, der eine schnelle und präzise Einstellung der Bolzenposition ermöglicht, selbst ohne direkte Sichtverbindung.

Das neue Modell soll das bestehende Sortiment an Standardkomponenten von Ganter erweitern. Der Hebel vereinfacht die Handhabung des Bolzens, auch mit dicken Arbeitshandschuhen oder wenn die Sicht auf den Bolzen eingeschränkt ist. Beispielsweise kann er bei Rollstuhlanwendungen verwendet werden, um Einstellungen an der Rückseite oder Seite des Stuhls an schwer zugänglichen Stellen vorzunehmen. Das Design des Hebels gibt zudem direktes Feedback über seinen Betriebszustand, was eine intuitive Nutzung unterstützt.

Das Modell GN 823 wird in zwei Montagemöglichkeiten angeboten: zur Schraubmontage mit Standard- oder Fein Gewindegrößen von M10 bis M16 oder als Schweißversion mit einem flachen Flansch zur Oberflächenmontage, der zwei Befestigungslöcher aufweist.

Wichtige Komponenten, einschließlich Führung, Bolzen und Feder, sind aus korrosionsbeständigem Edelstahl gefertigt. Der schwarze Hebel aus glasfaserverstärktem Polyamid (PPA) ist für den Einsatz unter anspruchsvollen Betriebsbedingungen ausgelegt. Während sich der Hebel der schraubbaren Version um 360 Grad dreht, ist die Flanschvariante mit einer Verdrehsicherung erhältlich. Dies ermöglicht die Ausrichtung des Hebels parallel oder senkrecht zur Einbaurichtung für eine einfachere Betätigung, insbesondere bei schlechten Sichtverhältnissen.

Die Hebelmechanismen unterscheiden sich je nach Typ. Typ B beinhaltet das Herunterdrücken des Hebels um etwa 60 Grad, um den Bolzen zurückzuziehen. Typ C ermöglicht das Zurückziehen durch Drücken oder Ziehen des Hebels. Sobald der Rastpunkt überschritten ist, verbleibt der Hebel in seiner Position und verhindert ein versehentliches Wiedereinrasten des Bolzens. Die Bolzendurchmesser reichen von 4 bis 10 mm und eignen sich sowohl für empfindliche Arbeiten als auch für robuste industrielle Anwendungen.
